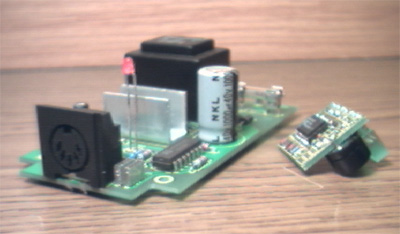

Beide Teile der Akku-Ladezustandsüberwachung zusammen. An der Unterseite des Monitormoduls sind der IC und die restlichen SMD-Bauelemente zu erkennen.

Das Ladeteil besteht aus einem Netzteil mit Printtrafo (der zu leistungsschwach ist für die großen Akkus), rechts daneben sind Primärsicherung, Glättungselko und eine Gleichrichterdiode zu sehen. Die LED dient zur Kontrolle, der Alu-Kühlwinkel verbirgt den Transistor der Ladestromquelle, der IC dient zur Steuerung in Verbindung mit dem Akkumonitor. Dieser wird über ein entsprechendes Kabel zum Laden an die Diodenbuchse an der Vorderseite des Ladeteils angeschlossen.
